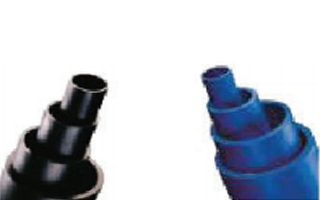

HDPE 100
DIŞ ÇAP(mm) | PN4 - SDR41 | PN5 - SDR33 | PN6 - SDR27,6 | PN8 - SDR21 | PN10 - SDR17 | PN12.5 - SDR13,6 | PN16 - SDR11 | PN20 - SDR9 | PN25 - SDR7,4 | PN32 - SDR6 |
---|---|---|---|---|---|---|---|---|---|---|
ø 16 | 0,90 | 1,02 | 1,24 | |||||||
ø 20 | 1,16 | 1,32 | 1,62 | 1,80 | ||||||
ø 25 | 1,48 | 1,69 | 2,10 | 2,40 | 2,77 | |||||
ø 32 | 1,94 | 2,29 | 2,76 | 3,25 | 3,85 | 4,53 | ||||
ø 40 | 2,44 | 2,92 | 3,58 | 4,27 | 5,07 | 6,00 | 7,01 | |||
ø 50 | 3,10 | 3,70 | 4,49 | 5,46 | 6,63 | 7,87 | 9,36 | 10,89 | ||
ø 63 | 3,92 | 4,91 | 5,74 | 7,20 | 8,70 | 10,49 | 12,56 | 14,72 | 17,29 | |
ø 75 | 5,44 | 6,72 | 8,22 | 10,16 | 12,32 | 14,64 | 17,65 | 20,97 | 24,48 | |
ø 90 | 6,43 | 7,83 | 9,76 | 11,79 | 14,54 | 17,77 | 21,23 | 25,47 | 30,05 | 35,53 |
ø 110 | 9,31 | 11,64 | 14,32 | 17,68 | 21,75 | 26,15 | 31,47 | 37,83 | 45,26 | 52,83 |
ø125 | 12,22 | 15,04 | 18,45 | 22,60 | 27,59 | 33,71 | 40,84 | 48,94 | 57,94 | 67,78 |
ø 140 | 15,32 | 18,68 | 23,28 | 28,30 | 34,63 | 42,21 | 50,89 | 61,30 | 72,77 | 85,07 |
ø 160 | 19,85 | 24,14 | 30,54 | 37,12 | 45,46 | 55,10 | 66,81 | 79,83 | 94,73 | 110,93 |
ø 180 | 24,71 | 30,55 | 38,03 | 46,65 | 57,18 | 69,94 | 84,44 | 101,01 | 119,77 | 140,23 |
ø 200 | 30,37 | 38,27 | 47,15 | 57,78 | 70,55 | 85,77 | 104,12 | 124,88 | 148,14 | 173,10 |
ø 225 | 38,45 | 47,66 | 59,26 | 73,03 | 89,49 | 108,92 | 131,80 | 158,08 | 187,26 | 219,26 |
ø 250 | 48,17 | 59,11 | 73,42 | 89,37 | 110,29 | 134,18 | 162,10 | 194,29 | 231,16 | 270,32 |
ø 280 | 59,70 | 73,93 | 91,57 | 112,82 | 137,78 | 168,13 | 203,22 | 244,23 | 289,86 | 339,17 |
ø 315 | 74,99 | 93,67 | 116,66 | 141,77 | 174,47 | 213,08 | 257,24 | 308,95 | 366,93 | 429,17 |
ø 355 | 95,39 | 118,44 | 147,41 | 179,99 | 223,28 | 270,11 | 326,49 | 392,31 | 465,15 | 545,13 |
ø 400 | 120,92 | 150,85 | 186,94 | 229,52 | 280,62 | 342,56 | 414,53 | 49769 | 590,85 | |
ø 450 | 152,49 | 189,98 | 236,37 | 290,27 | 355,54 | 433,91 | 524,95 | 630,18 | 747,48 | |
ø 500 | 191,82 | 236,77 | 291,57 | 361,88 | 443,91 | 541,04 | 654,53 | 830,00 | ||
ø 560 | 238,84 | 297,97 | 348,68 | 452,89 | 556,07 | 678,74 | 819,91 | |||
ø 630 | 302,19 | 375,92 | 463,10 | 572,15 | 704,35 | 857,97 | 1.038,92 | |||
ø 710 | 384,55 | 477,76 | 588,65 | 728,49 | 893,69 | 1.089,98 | ||||
ø 800 | 487,61 | 605,21 | 745,53 | 923,37 | 1.133,22 |
